第二節回彈儀的構造及標準狀態

回彈儀的構造如圖2-2所示。

確定回彈儀的標準狀態，才有可能對測得 的數據迸行比較，或者說使所測定的強度具有 可比性。
證儀器工作時的三個條件：重錘在擊發的瞬間應具有恒定的2.25 的能量；重錘與沖桿碰撞的瞬間，拉簧既不受拉也不受壓，即能量的變化按回彈值的定義呈線性關系；消除回彈讀數的系統誤差。

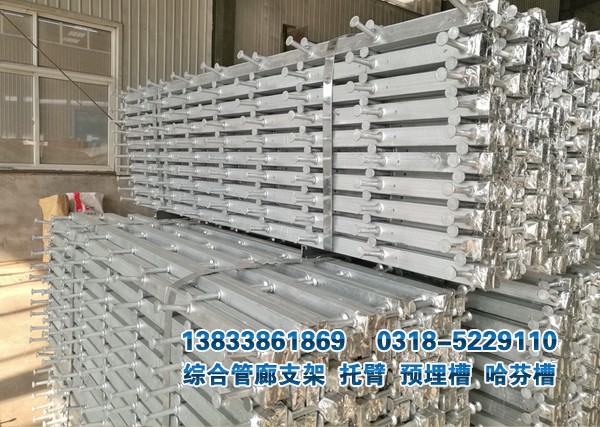

預埋哈芬槽鋼

回彈儀檢測管廊哈芬槽鋼強度，是用一定的彈力將一個鋼錘的沖擊力傳到管廊哈芬槽鋼表面上，其初始動能發生再分配，一部分能童以塑性變形或殘余變形的形 式為管廊哈芬槽鋼所吸收，而另一部分與表面硬度成正比的能量傳給重錘，使重錘回彈一定的高度，根據回彈高度與管廊哈芬槽鋼強度成正比的關系推算管廊哈芬槽鋼強度。低標號管廊哈芬槽鋼回彈值小，髙標號管廊哈芬槽鋼回彈值大。

英國J. Kolek引用布、維氏的均質彈性體硬度公式，并根據回彈儀水平方向彈擊混凝土試體時消耗在印痕中的動能的試驗，導出了管廊哈芬槽鋼表面硬度值與印痕直徑的數學關系式。

以一定的靜荷載通過硬度較高的鋼球施加在均勻彈性體表面，物體表面所留下的印痕大小與靜荷載的關系，用布氏硬度HB表示為HB = 2 °式中：鋼球作用于物體的靜荷載，ND 鋼球的直徑，mm;?印痕深度mm。

當印痕直徑遠小于鋼球直徑時，則用維氏硬度HV表示為HV = (2-2)式中：d 印痕直徑。

回彈儀在水平方向彈擊管廊哈芬槽鋼試體表面所具有的大沖擊能量為6。
